BMW 5er F10 / F11 Halterung für Airlift 3P 3S 3H Controller

Passgenaue Halterung für den Airlift 3P / 3H / 3S Controller – inklusive USB-Port und optional mit Schlüssel-Steckplatz. Speziell entwickelt für den BMW 5er F10/F11, passend für Cupholder mit der Teilenummer 9206401 (bitte vor dem Kauf prüfen!).

Die Halterung ist aus robustem ABS gefertigt, das für seine hervorragende mechanische Festigkeit und hohe Wärmeformbeständigkeit bekannt ist.

Farbe:

• schwarz


Lieferumfang:

• Halterung für den Airlift 3P 3S 3H Controller mit integriertem USB-Port und optional mit Schlüsselsteckplatz.
• M4 Schraube zur Befestigung der Halterung

Fahrzeugverwendung:

• BMW 5er F10 / F11
• 2010 - 2017

Montagehinweise:

• Demontage der Mittelkonsole
  Beginnen Sie mit dem Ausbau der Mittelkonsole. Achten Sie dabei auf empfindliche Verkleidungsteile und lösen Sie alle notwendigen Befestigungen sorgfältig.

• Cupholder entfernen
  Lösen Sie die fünf Torx-Schrauben, mit denen der Cupholder von der Rückseite der Mittelkonsole befestigt ist. Sobald alle Schrauben entfernt sind, kann der Cupholder nach oben herausgenommen werden. Das dient der besseren Handhabung bei der Airlift-Halter Montage.

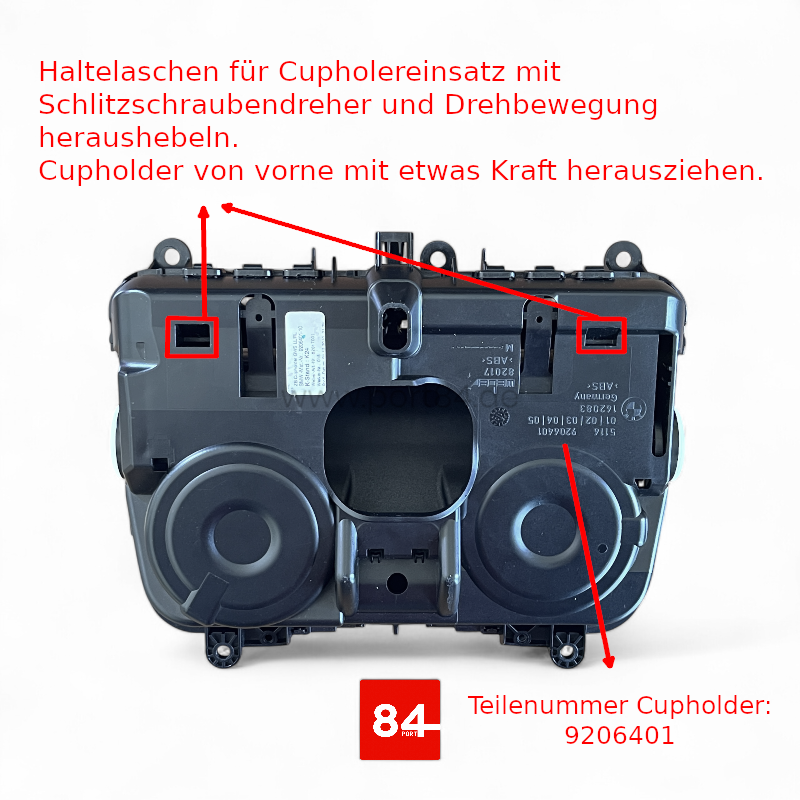

• Cupholder-Inlay entnehmen
  Entfernen Sie das Inlay aus dem Cupholder-Gehäuse, indem Sie die Haltelaschen – wie auf dem zugehörigen Bild dargestellt – vorsichtig durch Dreh - Hebelbewegung mit einem Schlitzschraubendreher lösen. Das Inlay dann nach vorne mit etwas Kraftaufwand aus dem Gehäuse herausheben. So bleiben beide Klappmechanismen heile. Anschließend ebenfalls die Gummimatten herausnehmen.

• Verkabelung vorbereiten
  Verbinden Sie das Kabel mit dem Stecker für den Zigarettenanzünder über eine Winkel-Steckhülse mit dem USB-Port. Achten Sie dabei auf die korrekte Ausrichtung der Steckhülsen, um Kollisionen mit dem Gehäuse zu vermeiden.

• Airlift-Halter montieren
  Setzen Sie den Airlift-Halter mit Gefühl in die vorgesehene Position ein. Heben Sie den linken "Fuß" durch die Tasche für das Airlift in Position. Fixieren Sie ihn zusätzlich von der Rückseite mit der mitgelieferten M4-Schraube.

• Airlift anschließen und einsetzen
  Schließen Sie den Airlift-Controller entsprechend an und setzen Sie ihn in den Halter ein. Achten Sie darauf, dass alle Verbindungen sicher sitzen und keine Kabel eingeklemmt werden.

• Mittelkonsole wieder einbauen
  Montieren Sie die Mittelkonsole wieder sorgfältig zurück an ihren ursprünglichen Platz. Überprüfen Sie den festen Sitz aller Komponenten.

• Hinweis zur Demontage des Controllers
  Der Airlift-Controller kann bei Bedarf mit einem hochwertigen Saugnapf aus seiner Halterung herausgehoben werden – ohne die Mittelkonsole erneut zerlegen zu müssen.
